Pacotes de tubo de trabalho pacotes de tubos de trabalho de ar, atmosfera de gás e vácuo para fornos de tubo TF, TS e TG

Cada pacote contém um tubo de trabalho do diâmetro especificado com plugues de isolamento ou proteções térmicas adequadas para a atmosfera de operação. Um par de vedações de extremidade está incluído nos pacotes de atmosfera de gás e vácuo. Um termopar com sonda de 3 mm de diâmetro está incluído em todos os pacotes de tubos de trabalho para fornos de até 1200 ° C, para conexão a um visor ou registrador separado. Acima de 1200 ° C, uma vedação de extremidade terá uma sobreposta de termopar de 10 mm de diâmetro com tampão de vedação para se adequar a um termopar de sonda (o termopar de sonda deve ser pedido separadamente). O material do tubo de trabalho nas embalagens são:

Para fornos TF, TS e TG 1200 ° C, há uma escolha de mulita C610 / IAP ou quartzo.
Para fornos TF 1600 ° C, há uma escolha de RCA ou mulita C610 / IAP.
Para fornos F-range 1350 ° C, há uma escolha de mulita ou APM.
Para fornos da faixa HTRH e HTRV 1800 ° C, tubos RCA são usados.

Alternativas para esses pacotes podem ser criadas selecionando os componentes individuais apropriados

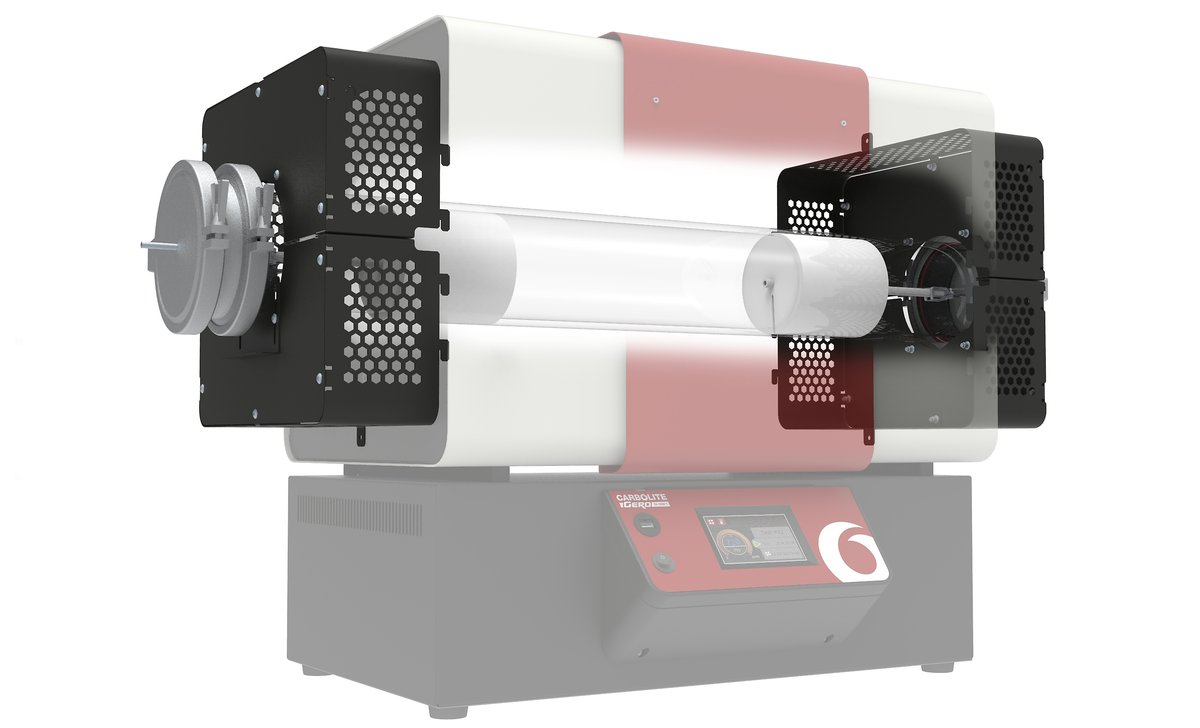

_{Os pacotes de tubos de trabalho com tubos de trabalho de comprimento estendido incluem proteções conforme indicado nesta imagem. As proteções são simplesmente enganchadas nas placas finais dos fornos tubulares e cada uma é fixada com um parafuso.}

Pacote de tubo de trabalho 1 - para ar

O pacote do tubo de trabalho do forno tubular para ar contém:

Tubo de trabalho de comprimento padrão
2 x plugues de isolamento para tubo de trabalho de comprimento padrão
Suporte para plugues de isolamento e termopar
Acesso da sonda do termopar:
- Até 1200 ° C: glândula de termopar de sonda completa com termopar tipo N
- cima de 1200 ° C: comprimento de 10 mm com vedação PTFE e tampão de vedação para se adequar ao tipo opcional R ou B ou conjunto de termopar de sonda 20/40

Pacote de tubo de trabalho 2 - para atmosfera de gás

O pacote de tubo de trabalho para atmosfera de gás é adequado para atmosfera de gás inerte ou hidrogênio.
Se usado com hidrogênio, DEVE ser usado um sistema de segurança de gás.

O pacote do tubo de trabalho do forno tubular para atmosfera de gás contém:

Tubo de trabalho de comprimento estendido
2 x plugues de isolamento para tubo de trabalho de comprimento estendido
Vedantes de extremidade do tubo de trabalho:
- 1 x tubo de entrada/saída de gás
- 1 x tubo de entrada / saída de gás + vedante termopar
Acesso do termopar da sonda:
- Até 1200 ° C: vedante de termopar de sonda completa com termopar tipo N
- Acima de 1200 ° C: Selo de 10 mm com vedação PTFE e tampão de vedação para se adequar ao tipo opcional R ou B ou conjunto de termopar de sonda 20/40

Pacote de tubo de trabalho 3 - para atmosfera de vácuo

Disponível para diâmetros externos de tubo de trabalho 32, 60, 86, 125, 150, 200 mm. Adequado para pressão de vácuo de 5 x 10^-5 mbar dependendo do tipo de bomba de vácuo usada.

O pacote de tubo de trabalho do forno tubular para atmosfera de vácuo contém:

Tubo de trabalho de comprimento estendido
2 x escudos de radiação
Vedantes de extremidade do tubo de trabalho:
- 1 x flange de vácuo NW16 + glândula termopar
- 2 x placas de extremidade: 1 x NW25 (compatível com o pacote de bomba de baixo vácuo); 1 x NW40 para diâmetro externo do tubo de trabalho de 60 mm ou 1 x ISO-K 63 para diâmetros externos do tubo de trabalho de 86, 125, 150 e 200 mm (compatível com o pacote de bomba de alto vácuo)
Acesso da sonda termopar:
- Até 1200 °C:
  Vedação de termopar de sonda completa com termopar tipo N
- Acima 1200 °C:
  Sobreposta de 10 mm com vedação PTFE e tampão de vedação para se adequar ao tipo opcional R ou B ou conjunto de termopar de sonda 20/40
