Forno de Crescimento de Cristal Bridgman - BV-HTRV

O BV-HTRV é um forno especial de cultivo de cristal de acordo com o método Bridgman.

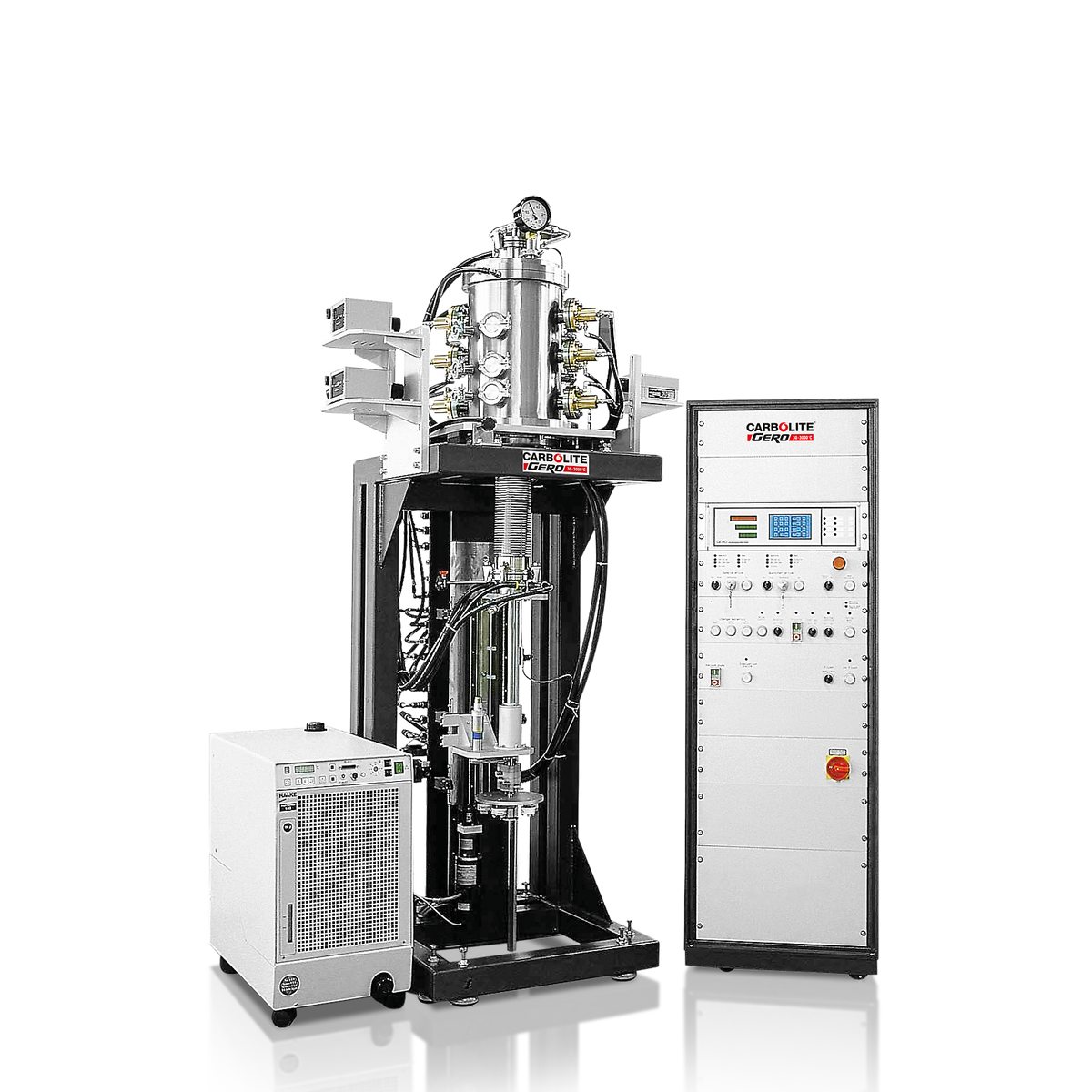

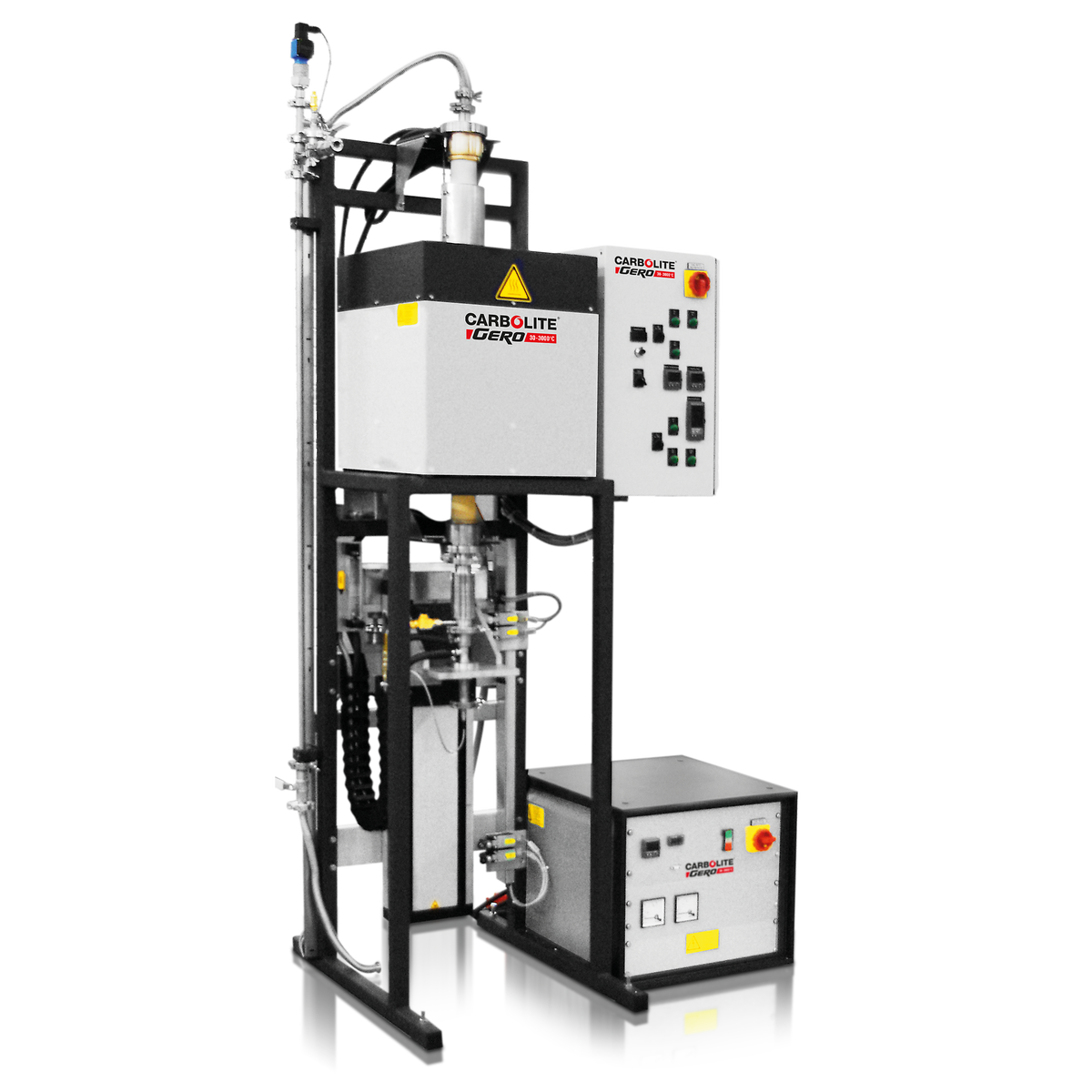

O método Bridgman usa um material pré-sintetizado que se move lentamente através de um gradiente de temperatura. O material derretido se move através de um gradiente de temperatura decrescente e forma um único cristal. O BV-HTRV é um forno tubular montado em um dispositivo projetado especificamente para o método Bridgman. Como padrão, o HTRV 70-250 ou o HTRV 100-250 são usados ​​como um forno tubular montado no dispositivo de tração. Em princípio, cada forno tubular pode ser montado no dispositivo de tração. Os mais comuns são os dois modelos, HTRV 70-250 e HTRV 100-250.

O curto comprimento aquecido é uma vantagem, pois cria um gradiente ideal para o método Bridgman. A temperatura diminui em direção ao fundo do forno. O dispositivo de tração move a amostra com uma velocidade ajustável em direção à temperatura mais baixa. Ao lado da amostra está um termopar para uma leitura precisa da temperatura da amostra. Ambos, termopar de amostra e sonda, são conectados ao dispositivo de tração inferior. O movimento da amostra pode ser rápido para carregar e descarregar ou com uma velocidade definida pelo usuário para o crescimento do cristal.

Um tubo de cerâmica envolve o termopar da sonda e a amostra. Em ambas as extremidades do tubo, um flange refrigerado a água é conectado. No topo do sistema, o tubo e o flange são fixos. Um fole conecta o tubo e o dispositivo de tração na parte inferior do forno. O fole é estendido durante o movimento descendente da amostra. A operação da unidade pode ser realizada em condições de vácuo.

Na parte superior, o tubo é conectado à bomba de vácuo. A válvula na direção da linha de vácuo é aberta e fechada manualmente. O nível de vácuo é controlado por um medidor piezoelétrico. Um rotâmetro operado manualmente permite a purga do gás inerte. Para reduzir o valor do oxigênio antes do processo de crescimento do cristal, a evacuação e o backflooding com um gás inerte são realizados várias vezes.

É possível conectar um computador ao sistema para registrar todos os dados relevantes do processo, i. e. posição da amostra e temperatura do termopar da sonda. Para carregar e descarregar a amostra, as pinças devem ser abertas. Com a opção de movimento rápido, a amostra é facilmente acessível.

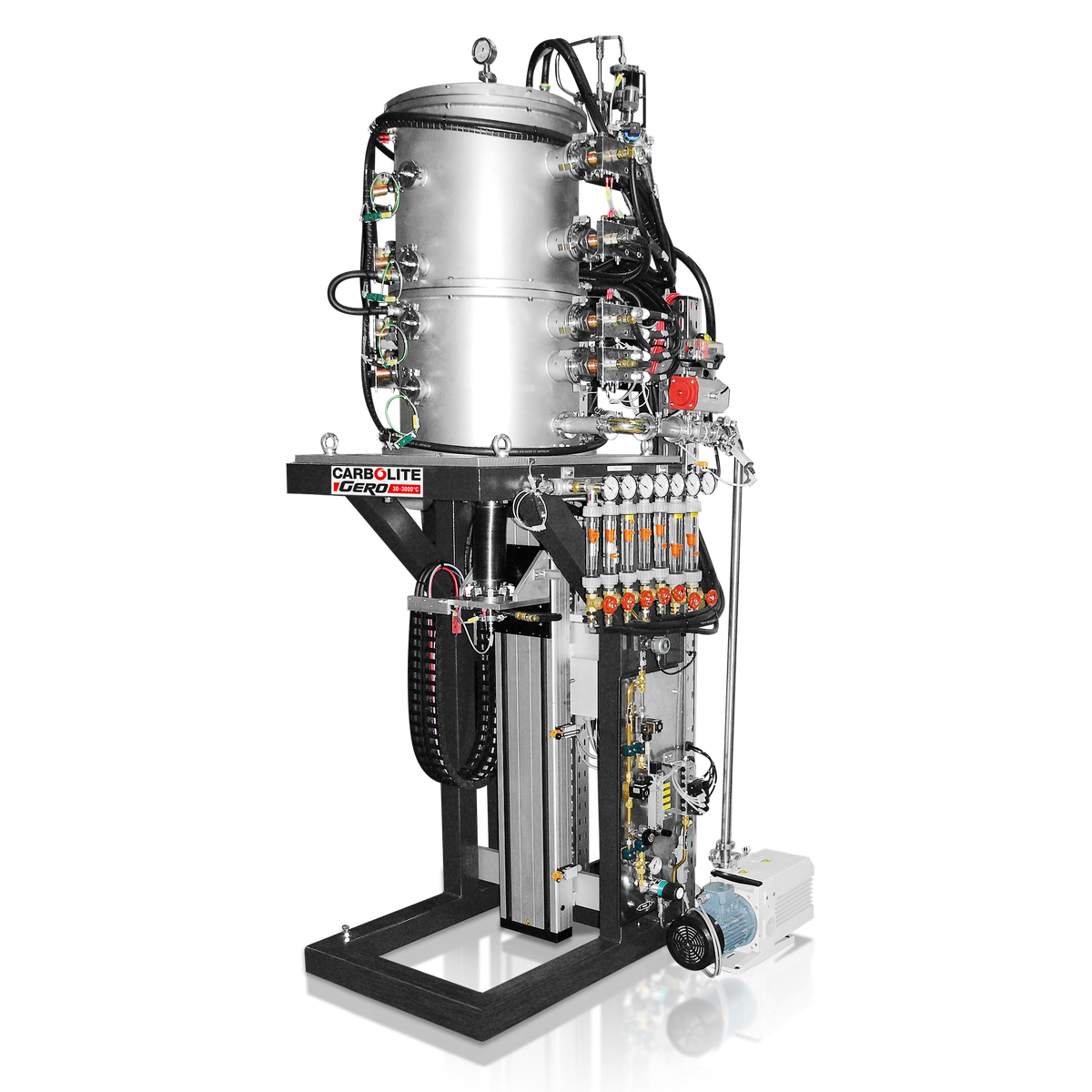

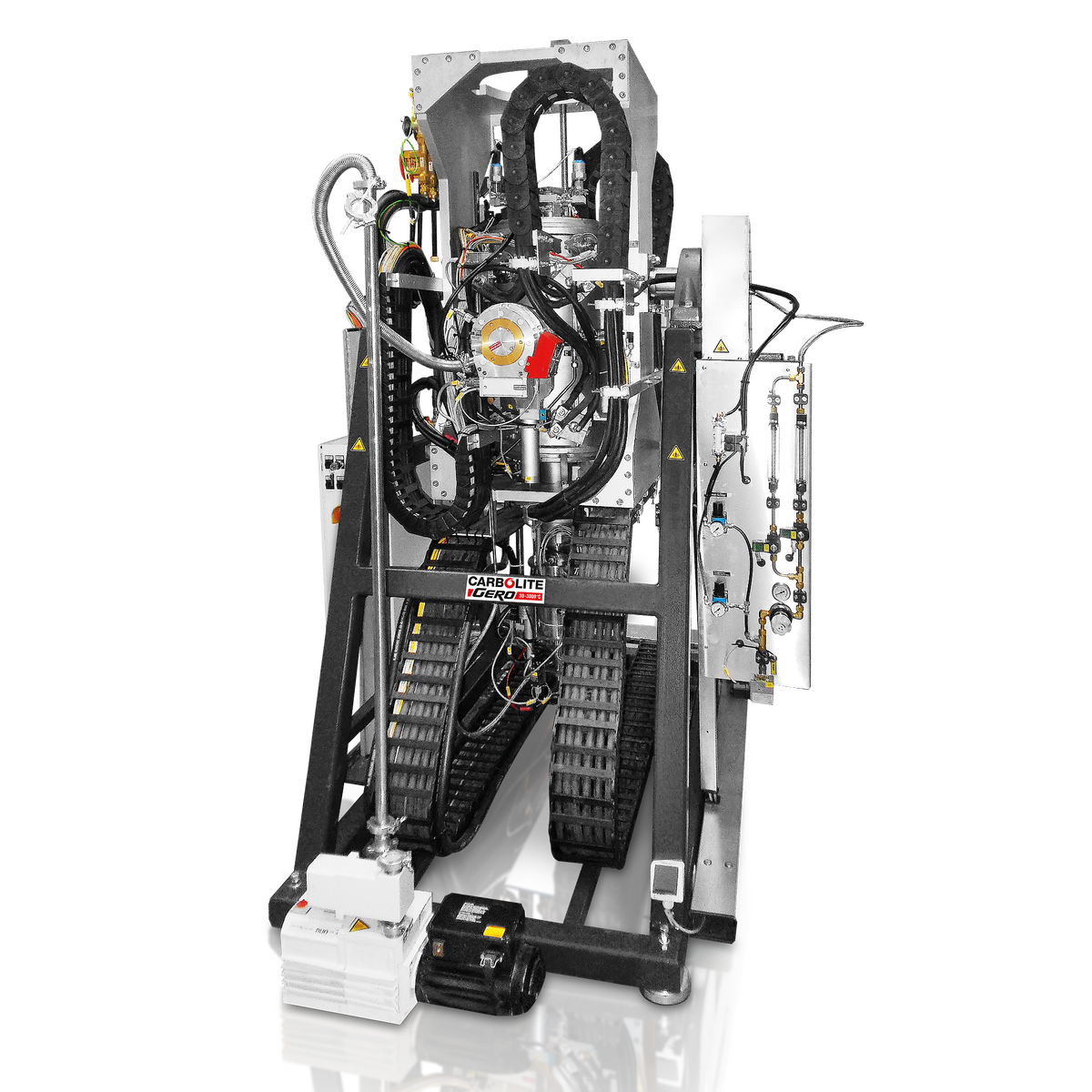

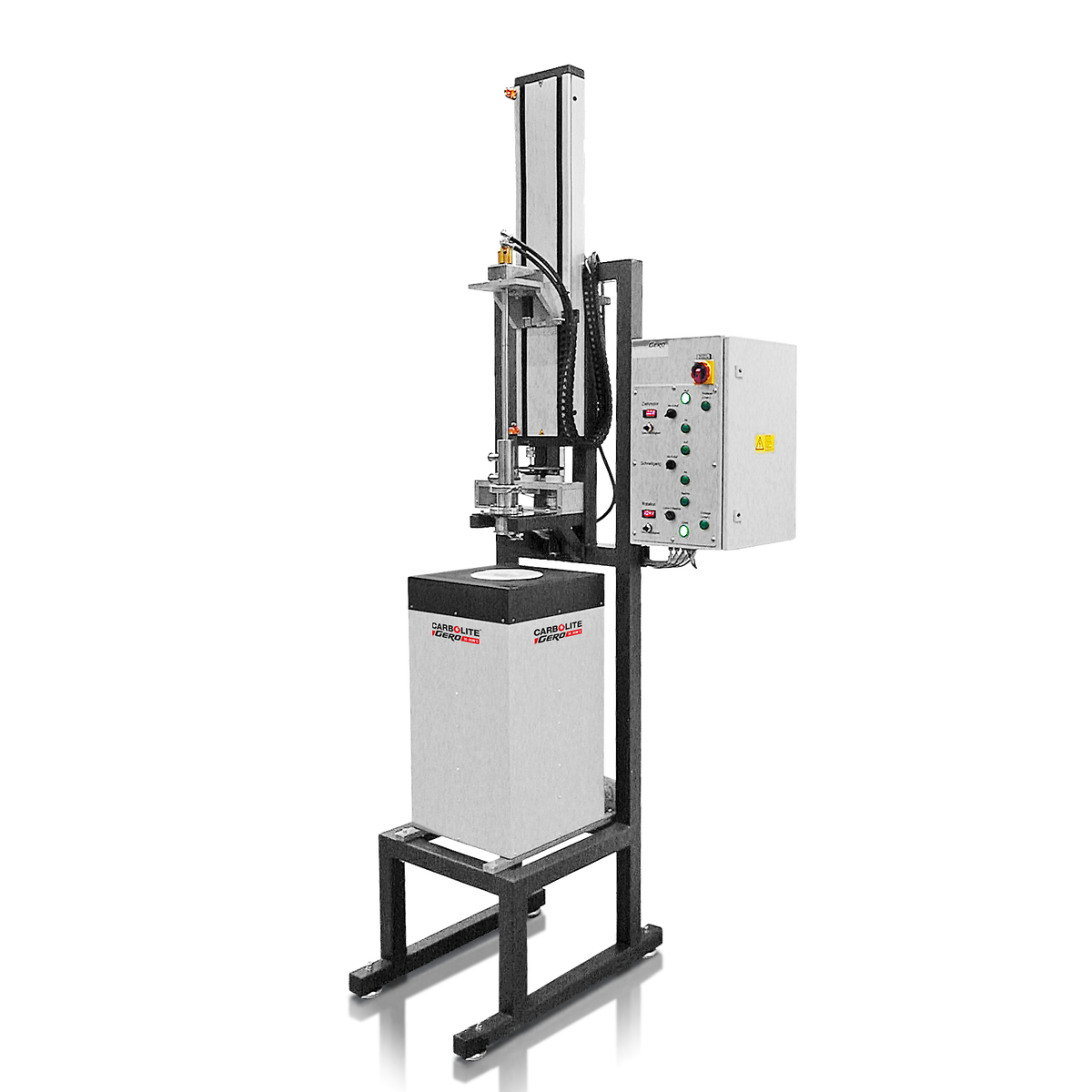

O dispositivo de tração que permite o crescimento do cristal do tipo Bridgman pode ser combinado com todos os fornos tubulares de zonas simples e múltiplas.
