Linha de Fornos de Tubo Gradiente TG
Esses fornos compactos de tubo bipartido são projetados especificamente para fornecer um gradiente de temperatura ao longo do comprimento das zonas aquecidas. Eles usam elementos de arame de radiação livre embutidos no isolamento do corpo do forno. O benefício deste design é sua flexibilidade; com o uso de adaptadores de tubo, o mesmo forno pode ser usado com uma variedade de diâmetros de tubo.
O corpo do forno é bipartido em duas metades e articulado na parte traseira; amortecedores pneumáticos em cada extremidade fornecem uma ação de abertura suave. A capacidade de abrir o forno torna mais fácil para os operadores trocar os tubos de trabalho ou inserir vasos, como reatores, com flanges de extremidade que dificultariam a inserção em um forno não bipartido.
O forno tubular TG2 inclui uma barreira de zona não aquecida de 25 mm de comprimento entre as duas zonas aquecidas de 200 mm, enquanto o TG3 inclui duas barreiras de zona não aquecida de 75 mm de comprimento entre as três zonas aquecidas de 150 mm. Cada zona aquecida tem seu próprio controlador de temperatura e termopar.
| Temp. Máx. 1200 °C | Forno Ø 60, 125 mm |
| Zona de aquecimento 425, 600 mm | Número de zonas de aquecimento 2 zonas ou 3 zonas |
| Orientação Todos os modelos disponíveis são orientados horizontal ou verticalmente | |
A nova linha de fornos tubulares da Carbolite Gero está no auge do design de fornos. O culminar de mais de 80 anos de experiência em engenharia térmica; combinando os mais recentes desenvolvimentos tecnológicos com uma construção sólida, componentes de alta qualidade e uma estética elegante e moderna.

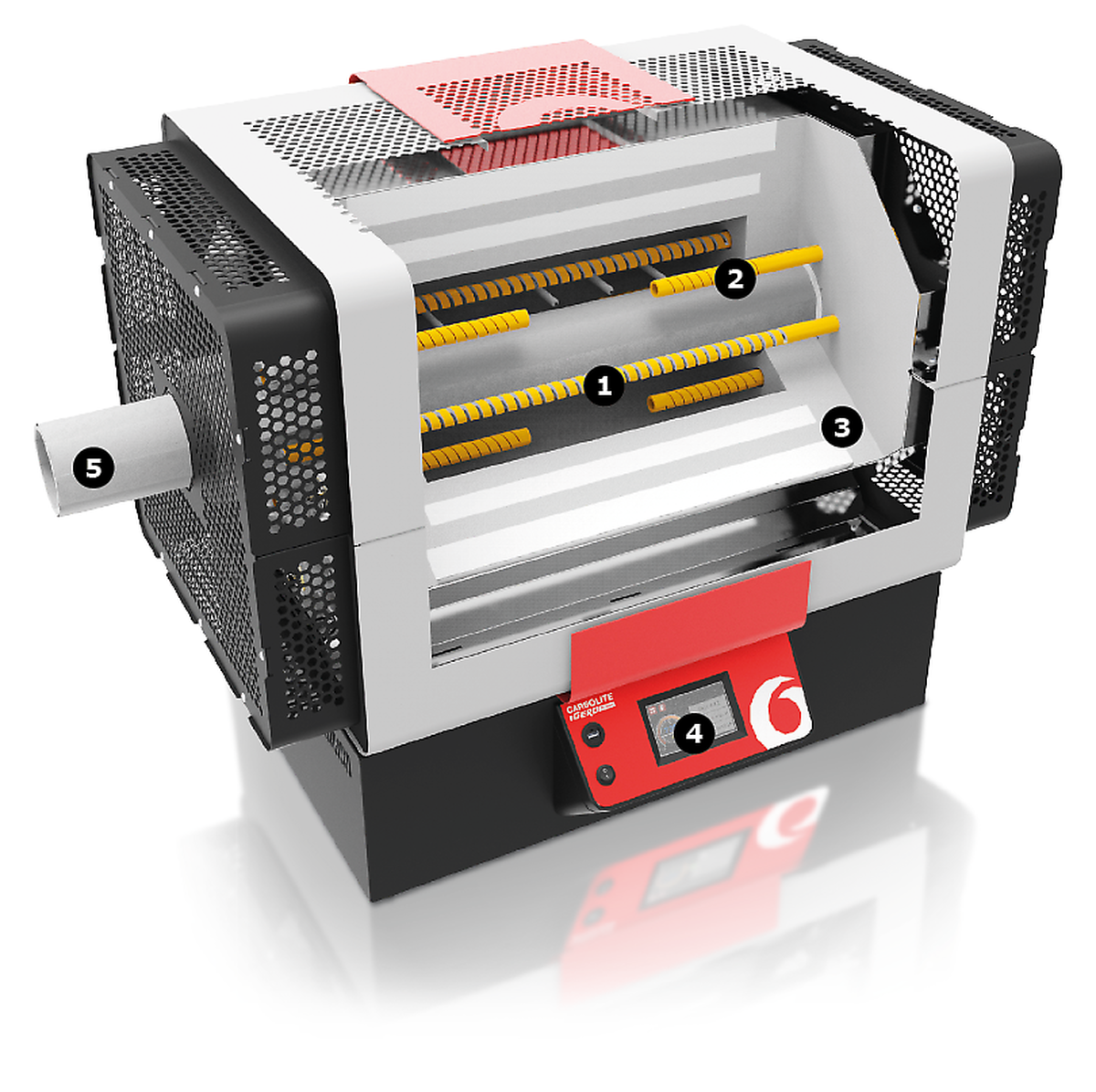

visualização de um forno de tubo de três zonas tipo TF
Os fornos gradientes TG são equipados com comunicações RS485 e um controlador de temperatura programável Carbolite Gero EPC3016P1 com 24 segmentos para cada zona aquecida como padrão.
Os novos fornos tubulares da Carbolite Gero são muito eficientes em termos energéticos. Seu isolamento térmico de alta qualidade é projetado para longevidade, baixa temperatura do gabinete e, acima de tudo, consumo de energia excepcionalmente baixo.
O uso de um forno tubular Carbolite Gero reduz seu custo de energia, bem como a pegada de carbono.
Consumo de energia para o exemplar modelo Carbolite Gero TS1 12/60/600 (vermelho) e produto concorrente equivalente (amarelo); medido a cada temperatura após 2 horas de imersão.

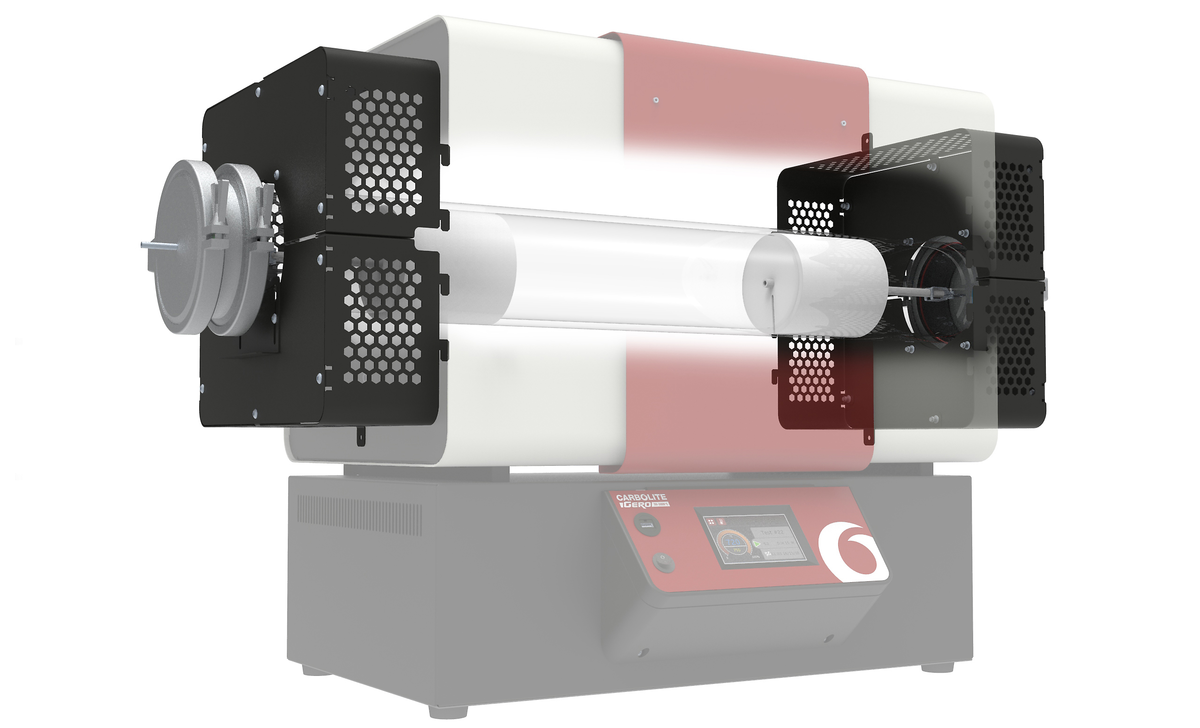

Uma ampla escolha de diâmetros, comprimentos e materiais de tubo.
Para prevenir a perda de calor e melhorar a uniformidade da temperatura.
Os fornos de tubo gradiente TG são fornecidos montados na parte superior da caixa de controle. O corpo do forno pode ser facilmente destacado e separado para operação remota.
Esta configuração inclui um cabo de 2 metros (fornos com 125 mm Ø incl. plug e soquete) entre o corpo do forno e a caixa de controle. Este arranjo flexível permite uma fácil conversão para arranjos de montagem opcionais, por exemplo, anexado a um suporte vertical, um suporte de montagem ou dentro de uma capela de exaustão.
Configuração padrão para comprimentos aquecidos de até 600 mm
Fácil conversão para arranjos de montagem opcionais
A extensão de 4 m de comprimento resulta em um total de 6 m entre o corpo do forno e a caixa de controle (fornos com Ø 125 mm incluem plugue e soquete)
Suporte de montagem vertical para o corpo do forno
Usado para montar o corpo do forno no equipamento do cliente
Os fornos tubulares Carbolite Gero podem ser equipados com uma variedade de opções para acomodar atmosfera modificada e/ou aplicações de vácuo.
Uma amostra pode ser movida entre duas zonas de temperatura para atingir um ciclo de aquecimento desejado sem esperar que um forno de zona única aqueça ou esfrie.
Gradiente de temperatura, horizontal TG2 12/125/425.
Tubo de trabalho de 80 mm OD.
Pontos de ajuste: zona 1: desligado, zona 2: 1100°C
Gradiente de temperatura, horizontal TG2 12/125/425.
Tubo de trabalho de 80 mm OD.
Pontos de ajuste: zona 1: 1000 ° C, zona 2: 1100°C
Gradiente de temperatura, horizontal TG2 12/125/425.
Tubo de trabalho de 80 mm OD.
Pontos de ajuste: zona 1: 1000 ° C, zona 2: 1100°C
Gradiente de temperatura, horizontal TG3 12/60/600.
Tubo de trabalho de 60 mm OD.
Pontos de ajuste: zona 1: 1100 °C, zona 2: desligado, zona 3: 400 °C
Os fornos tubulares Carbolite Gero são projetados com a segurança do usuário em mente.
A construção robusta e o isolamento térmico de alta qualidade garantem que as temperaturas externas da caixa sejam muito mais baixas do que outros modelos.
Isso não apenas ajuda a mitigar o risco de ferimentos ao operador, a redução na quantidade de calor que escapa do forno garante um ambiente de trabalho confortável e também significa que menos energia é desperdiçada durante o uso. Quando o calor está forte, Carbolite Gero pode ajudá-lo a manter a cabeça fria!
| TG3 12/60/600 | TG2 12/125/425 | |
|---|---|---|
| Temp. Máx. (°C) | 1200 | 1200 |
| Número de zonas aquecidas | 3 | 2 |
| Tempo de aquecimento (minutos) | - | 134 |
| Furnace Ø (mm) | 60 | 125 |
| Comprimentos aquecidos (mm) | 600 | 425 |
| Comprimento do tubo recomendado para uso no ar (mm) | 880 | 750 |
| Comprimento do tubo recomendado para uso com atmosfera modificada (mm) | 1050 | 1000 |
|
Dimensões: Externo A x C x P (mm) |
575 x 795 x 480 | 665 x 665 x 575 |
| Caixa de controle A x L x P (mm) | 230 x 785 x 480 | 230 x 655 x 480 |
| Potência máx. (W) | 2000 | 1860 |
| peso (kg) | 56 | 71 |
Sujeito a alterações técnicas e erros
Um forno de tubo gradiente é um forno de tubo dividido com várias zonas aquecidas, equipadas com barreiras de zona. As barreiras de zona são peças de isolamento que se encaixam entre cada módulo de elemento de aquecimento e ajudam a reduzir a quantidade de transferência de calor entre as zonas aquecidas.
Cada zona aquecida é controlada pelo seu próprio controlador de temperatura independente, pelo que é possível definir diferentes temperaturas em cada zona. As barreiras de zona reduzem a quantidade de transferência de calor entre as zonas, aumentando o controle geral e permitindo que o operador crie um gradiente de temperatura ao longo do comprimento aquecido, por exemplo, zona 1: 500°C, zona 2: 450°C, zona 3: 400°C.
Existem muitas aplicações que requerem um forno de tubo gradiente, como a deposição de vapor químico (CVD), em que uma substância é vaporizada na zona mais quente e transportada ao longo de um tubo de trabalho através de um gás transportador, depois condensada sobre um substrato na zona mais fria. zona. Os fornos tubulares gradientes são ideais para este processo, pois cada extremidade do forno pode operar em uma temperatura diferente, havendo um gradiente de temperatura entre eles.
